Allegro PSpice System Option

PSpice System Option软件模块将cadence仿真技术和MathWork 的Simulink-MATLAB仿真包整合在一起形成一个强大的联合仿真环境。

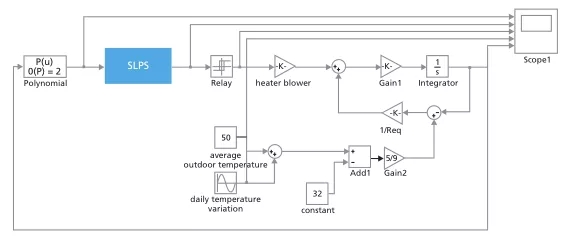

Simulink是一个多领域仿真和基于模型的动态系统仿真平台，与PSpice软件紧密集成，这允许设计人员执行系统级仿真，其中包括物理器件的实际电气模型，在早期的设计过程中也可以发现设计和集成问题，减少原型设计的迭代次数。集成还能够使机电系统的设计人员（如控制块，传感器和功率转换器）能够实现集成系统和电路仿真。(看图3)

功能特点

•  整合电子电路、结构、液压以及热模块的联合仿真。
• 系统中的电子设计模型内嵌物理的器件模型（考虑诸如非线性、延迟和其他真实的效应），使得系统仿真结果更精确。
• 在系统级仿真环境下，Simulink能直接调用PSpice软件中带有的海量的器件模型、机械模型以及预定义的宏模型。
• 在系统级仿真环境下，针对电路设计对系统的影响，设计师能直接对电路拓扑或者电路参数直接修改，并实时观测到其对系统的影响。
• 充分利用MATLAB的分析和可视化数据，开发GUIs并创建模型数据和参数。
