OrCAD Library Builder(OLB)提供了快速、自动化创建原理图符号和PCB封装库的解决方案。
主要特点：
- 直接通过IC芯片的数据手册PDF文件，提取出原理图所需元件的引脚信息。
- 智能化管理原理图符号和PCB封装数据管理，复杂原理图符号创建，同时自动匹配复杂拼接式原理图符号（Fracture large symbol）和其PCB Footprint的引脚。
- 在线验证检查原理图和PCB封装的一致性，确保设计正确。
- 拥有IPC-7351工业标准和IC厂家推荐参数设置的通用器件模板。
- 支持根据元件封装自动生成的真实三维元件STEP模型，与ECAD和MCAD软件协同检查3D装配的合理性。
- 支持输出多种格式的CAD库,OrCAD,Cadence Allegro, Zuken BD, DxDesigner,Mentor Expedition, Board Station, PADS, Protel,Altium Designer。
Symbol Builder

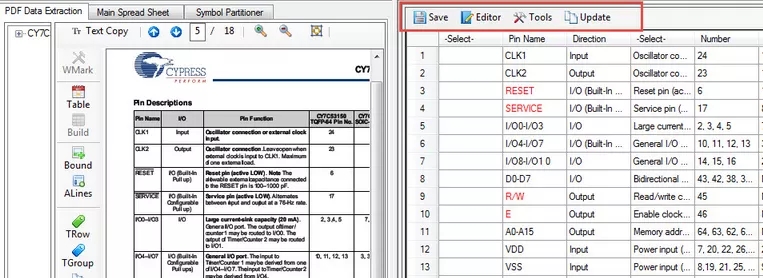

PDF Extraction引脚数据数据提取

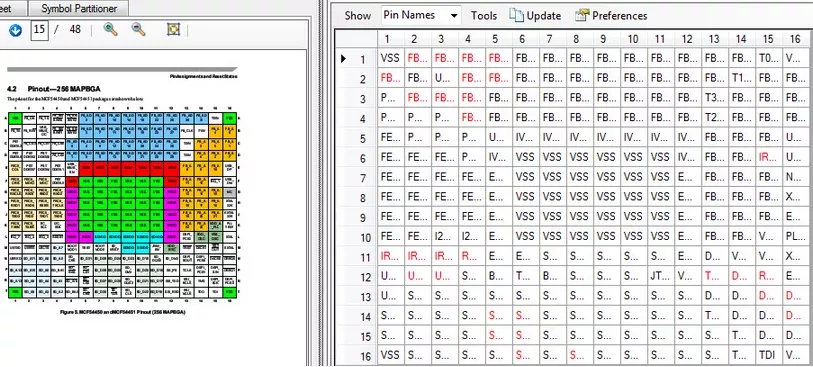

Spreadsheet表格方式修改引脚属性和类型
技术文档
技术博客 I PCB的DDR4布线指南和PCB的架构改进
计算机领域总是在持续不断地进步，始终有发展变化和更新迭代等待着我们去体验和探索。从头开始打造一台新的 PC 是一种令人愉悦的体验，有新一代标准时更是如此。说到这里，我们不得不提到有关随机存取存储器 (…
兼顾接口的设计方法
加快 PCB 原理设计和实现的层次化方法 Key Benefits 将原理设计和实现速度提高 15%以更高的抽象水平设计 PCB更快地针对基于标准的接口进行布线，包括 DDR3、DDR4、SATA 和…
约束驱动电源完整性核签，确保满足电源分配网络(PDN)的限制，更快完成设计并减少签发压力
在更短的时间内完成检查、调试、返工和组装 PCB，借助增强现实（AR）技术减少错误
